Die Rumpfstruktur ist das Skelett und die Hülle eines Schiffes, die direkt die Tragfähigkeit, Navigationsleistung, Sicherheit und Lebensdauer des Schiffes bestimmen. Als Hauptkörper eines Schiffes muss der Rumpf komplexe Belastungskombinationen aushalten: hydrostatischer Druck, Wellenschlag, Ladungsgewicht, Vibrationen von Maschinen und Geräten sowie potenzielle Kollisionsgefahr auf See. Beim modernen Schiffsdesign wird auf Leichtbau bei gleichzeitiger Gewährleistung der strukturellen Festigkeit geachtet, um die Energieeffizienz und die Frachtkapazität zu verbessern.
Vorteile und Hauptmerkmale
Präzises Gleichgewicht zwischen hoher Festigkeit und Zähigkeit
Moderne Schiffsstahlplatten, wie z. B. normalfester A/B-Stahl und die hochfesten AH32/DH36/EH40-Serien, haben durch Mikrolegierung und kontrollierte Walz- und Kühltechnologie die optimale Kombination aus Festigkeit und Zähigkeit erreicht. Eine hohe Festigkeit kann die Dicke der Stahlplatte reduzieren, das Gewicht des leeren Schiffes erheblich reduzieren und dadurch die Ladekapazität erhöhen oder den Kraftstoffverbrauch senken; Die hervorragende Zähigkeit bei niedrigen Temperaturen (insbesondere bei Stahl der Güteklasse E{{5}) stellt sicher, dass Schiffe dem Risiko eines Sprödbruchs bei niedrigen Temperaturen beim Segeln in Polarregionen oder auf kalten Meeren standhalten können.
Hervorragende Plastizität und Verarbeitbarkeit.
Der Rumpf hat eine komplexe gekrümmte Oberflächenstruktur, von der geraden Seitenplatte bis zur Bugaußenplatte mit Hyperbel. Stahl (insbesondere Schiffsstahl) lässt sich gut kalt und warm bearbeiten, und komplexe Rumpflinien können durch Kaltbiegen, Warm- und Kaltbiegen oder Walzformen mit einer großen Presse präzise geformt werden. Diese Plastizität ist der Schlüssel für Stahlschiffe, um ein stromlinienförmiges Design zu erreichen und den Navigationswiderstand zu verringern.
Ausgereifte Schweißtechnik und Konstruktionseffizienz
Die Schweißbarkeit von Stahl ist die Grundlage für die Einführung der Sektionalbauweise moderner Schiffe. Der Rumpf ist in Hunderte vorgefertigte Abschnitte unterteilt, die in der Werkstatt effizient geschweißt und dann im Dock zusammengebaut und gefaltet werden. Ausgereifte automatische Schweißtechnologien wie das Unterpulverschweißen und das CO-Schutzgasschweißen gewährleisten großformatige Konstruktionen mit hoher -Qualität und hoher{4}}Effizienz, so dass Hunderttausende Tonnen Schiffe in kurzer Zeit gebaut werden können.
Hervorragende Ermüdungsbeständigkeit und Bruchsicherheit
Wenn ein Schiff in Wellen fährt, ist die Rumpfstruktur Hunderten Millionen Wechselbelastungszyklen ausgesetzt. Schiffsstahl und seine Schweißverbindungen weisen eine gute Ermüdungsbeständigkeit auf und können die Entstehung und Ausbreitung von Rissen wirksam verhindern. Darüber hinaus ermöglicht die Duktilität von Stahl dem Rumpf, im Falle einer lokalen Beschädigung (z. B. einer Kollision) Energie durch plastische Verformung zu absorbieren, um so einen katastrophalen Sprödbruch zu verhindern und Zeit für die Evakuierung des Personals und die Notfallbehandlung zu gewinnen.
Typisch Anwendungen

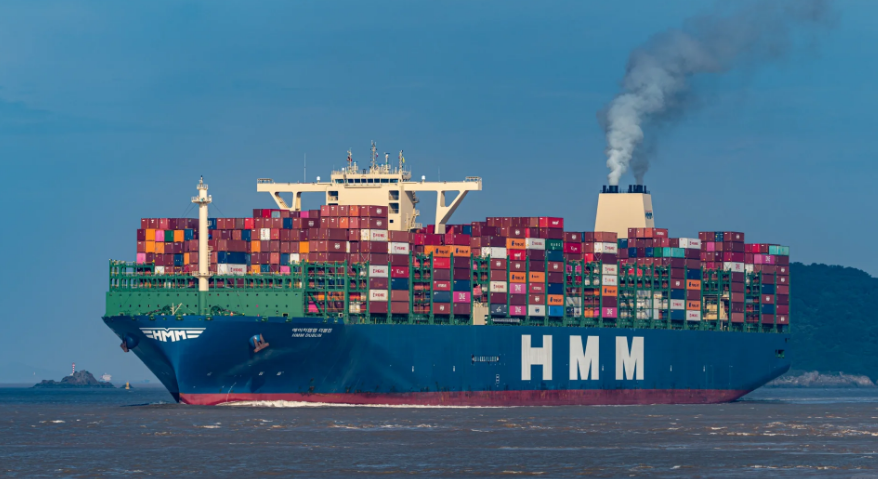

Der Hauptrumpf großer Containerschiffe
Deck, Seiten und Bodenverkleidung bestehen weitgehend aus hochfestem Stahl EH36/EH40, um enormen Biegemomenten in Längsrichtung und konzentrierten Lasten standzuhalten.
Doppelter Boden und Innenschale aus VLCC
Zur Reduzierung des Strukturgewichts wird hochfester Stahl verwendet, und in wichtigen Teilen (z. B. im Frachtraumbereich) werden korrosionsbeständige Stahlplatten verwendet oder verschleißfeste/korrosionsbeständige Beschichtungen werden in die Luft gesprüht.

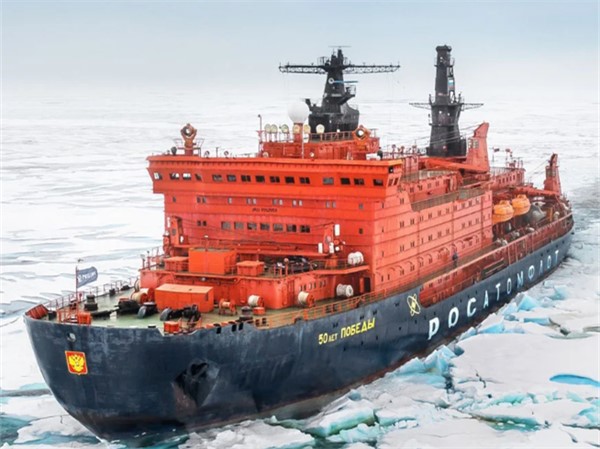

Verstärkung der Struktur des Polareisbrechers im Eisgebiet
Der Rumpf und die Bugsäule in der Nähe der Wasserlinie bestehen aus speziellem Schiffsstahl mit höherer Festigkeit und Zähigkeit (z. B. EH36/40 der Sorte Arctic), um dem Ausstoßen und Aufprall von Eis standzuhalten.
Membrangehäusesystem für Flüssigerdgas (LNG)-Träger
Obwohl der Ladetank selbst aus einer Membran aus Edelstahl oder einer Invar-Legierung besteht, ist die gesamte Hauptrumpfstruktur (Sekundärschild und Rumpf) außerhalb des Tanks aus hochfestem Marinestahl gefertigt, um den Kern zu stützen und zu schützen.

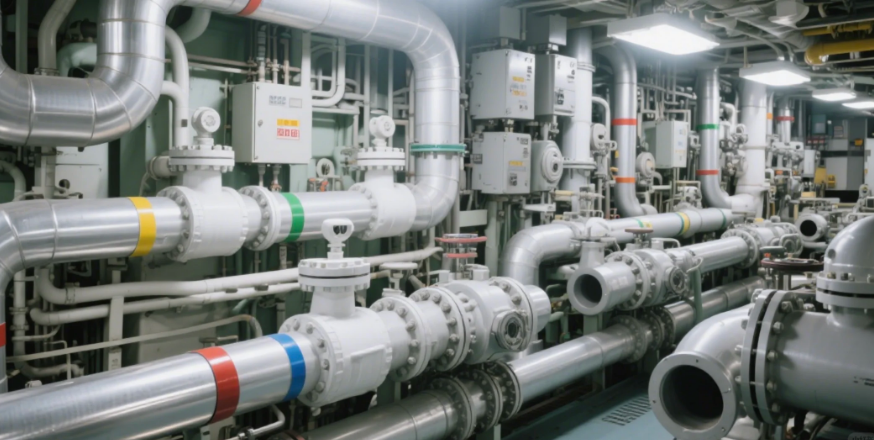

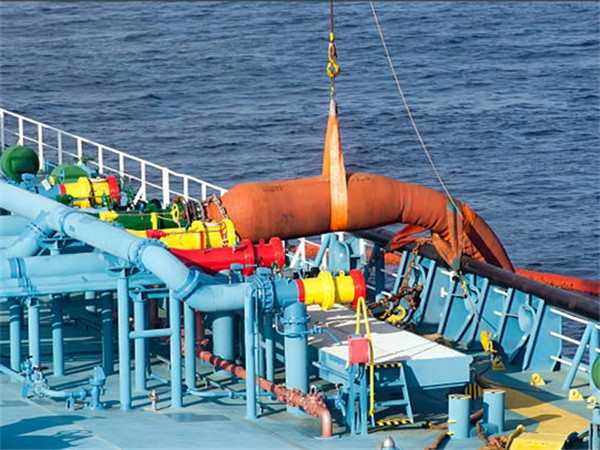

The ship piping system is like the ship's 'circulatory system' and 'nervous system', running throughout the entire vessel. It is responsible for conveying fuel oil, lubricating oil, seawater, fresh water, steam, air, as well as various hydraulic oils and chemicals. Its functions cover almost all aspects including power supply, ship balance, fire fighting, living support, and cargo handling. The piping system must reliably operate for several decades in harsh environments characterized by underwater conditions, high humidity, vibration, and large temperature variations.
Vorteile und Hauptmerkmale
Hervorragende Druck- und Temperaturbeständigkeit.
Die Hauptdampfleitung des Schiffes, die Hochdruck-Kraftstoffeinspritzleitung und die Hydrauliksystemleitung arbeiten alle unter hohem Druck (bis zu 30 MPa) und hoher Temperatur (bis zu 500 Grad für Hauptdampf). Nahtlose Kohlenstoffstahlrohre (z. B. 20#-Stahl) und legierte Stahlrohre (z. B. 1Cr0,5Mo-legierter Stahl für Dampf) sind aufgrund ihrer hohen Festigkeit und Stabilität in einem weiten Temperaturbereich zuverlässige Optionen, um den sicheren Betrieb dieser Schlüsselsysteme zu gewährleisten.
Zuverlässiger Stammbaum korrosionsbeständiger-Materialien
Für verschiedene Fördermedien gibt es ausgereifte Materialauswahlschemata:
- Meerwassersystem: Traditionell werden verzinkte Kohlenstoffstahlrohre verwendet, während moderne große Schiffe Rohre aus Kupfer-Nickellegierung (90/10 oder 70/30 CuNi) mit mehr Kostenvorteilen und Korrosionsbeständigkeit oder hochwertige -Edelstahlrohre 316L verwenden.
- Heizöl-/Schmierölsystem: Im Allgemeinen werden nahtlose Rohre aus Kohlenstoffstahl verwendet, aber für die Korrosion von Kraftstoffen mit hohem -Schwefelgehalt können Materialien mit besserer Korrosionsbeständigkeit verwendet werden oder es können Korrosionsschutzmaßnahmen hinzugefügt werden.
- Frachtpipeline eines Chemikalientankers: Je nach Ladungseigenschaften können Edelstahl 316L, Duplex-Edelstahl (z. B. 2205) oder sogar Legierungen auf Nickelbasis (z. B. Hastelloy C-276) verwendet werden.
Hervorragende Vibrations- und Schlagfestigkeit.
Die Schiffsrohrleitung wird über lange Zeit von den Vibrationen des Haupt- und Hilfsmotors und den Auswirkungen der Schiffsbewegung begleitet. Stahl (insbesondere Metallrohrleitungen) weist eine hohe strukturelle Steifigkeit und Festigkeit auf. Durch ein angemessenes Stützdesign und eine elastische Stützung können Resonanzen effektiv unterdrückt, Verbindungslockerungen oder Rohrleitungsbrüche aufgrund von Ermüdung verhindert und die langfristige Integrität des Systems in dynamischen Umgebungen sichergestellt werden.
Ausgereifte Standardisierung und Wartungskomfort
Rohre, Formstücke, Flansche und Ventile aus Schiffsstahl sind stark standardisiert (z. B. ISO-, JIS-, GB/T-Standards), was für die weltweite Beschaffung und den Austausch praktisch ist. Während des Schiffslebenszyklus von 20-30 Jahren ist es unvermeidlich, dass Rohrleitungen gewartet oder ersetzt werden müssen. Die schneidbaren und schweißbaren Eigenschaften von Stahlrohren machen die Wartung vor Ort und den Austausch vor Ort relativ schnell und wirtschaftlich.
Typisch Anwendungen
Kraftstoff-Hochdruck-Common-Rail-Rohr des Schiffshauptantriebs-Dieselmotors
Es werden hoch{0}feste legierte nahtlose Stahlrohre verwendet, und die Innenwand erfordert eine extrem hohe Glätte, um dem Einspritzdruck von mehr als 100 MPa standzuhalten.
Meerwasser-Hauptleitung des zentralen Schiffskühlsystems
Für große Schiffe werden häufig Rohre aus 90/10-Kupfer-Nickel-Legierung oder importierte, speziell mit Epoxidharz beschichtete Kohlenstoffstahlrohre verwendet, um Meerwasserkorrosion und der Anhaftung von Meeresorganismen zu widerstehen.

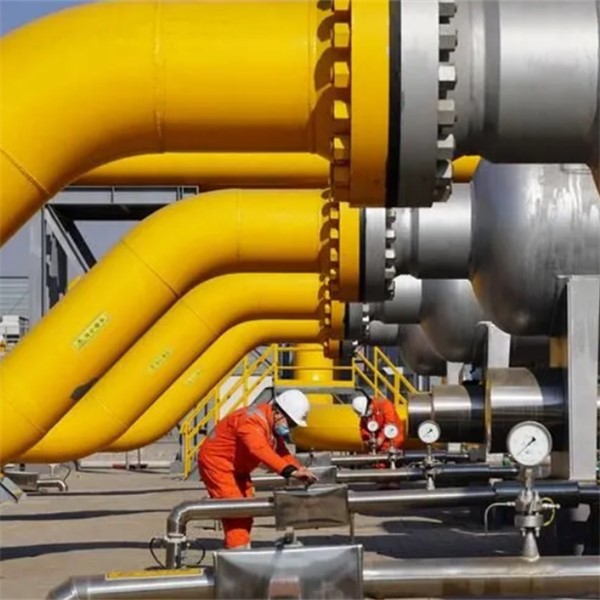

Niedertemperatur-Pipeline für Flüssiggas (LNG/LPG)
Die Pipeline, die 163 C LNG transportiert, muss austenitischen Edelstahl (z. B. 304L) oder Nickelstahl (z. B. 9 % Ni-Stahl) verwenden, um die Zähigkeit bei extrem niedrigen Temperaturen sicherzustellen.
Kabinenleitung des Ballastwassersystems
Normalerweise werden verzinkte Kohlenstoffstahlrohre oder epoxidbeschichtete Kohlenstoffstahlrohre verwendet, um die Kosten und die Anforderungen an die Meerwasserkorrosionsbeständigkeit in Einklang zu bringen.
